CXP2.0與5、10、25GigE

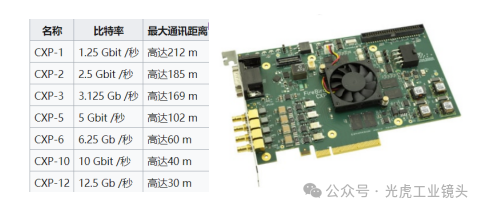

CoaXPress是專業和工業成像應用（例如機器視覺、醫學成像、生命科學、廣播和國防）的全球標準。它是一種不對稱的點對點串行通信標準，可通過單根或多根同軸電纜傳輸視頻和靜止圖像，CXP 1.1相機已經面世了十年，它具有用于視頻、圖像和數據的每條電纜高達6.25 Gbps的高速下行鏈路特點，其使用的標準連接器為75?BNC和DIN1.0/2.3；目前CXP1.1引入的單個通道最大傳輸速度為6.25Gbps，對于CXP-10，CXP 2.0將其提高到10 Gbps，對于CXP-12，CXP2.0將其提高到12.5 Gbps。

作為CXP協議的制定商之一的Active Silicon，CXP-12采集卡上行速度提高一倍，達到42Mbps，因此現在可以實現超過500kHz的觸發速率。實時觸發是CoaXPress眾所周知的優勢，并且是許多工業檢測系統中的關鍵功能，值得注意的是，CXP-12采集卡較好的連接器是Micro-BNC，也稱為HD-BNC，使用更小的連接器能合并到更緊湊的硬件中；CXP2.0協議引入了多目標功能，因此可以將數據從單個攝像機輸出到位于不同PC上的多個圖像采集卡。

該標準的未來版本有望包括對GenDC的正式支持，與預期的光接口的兼容性以及對串行通信的支持。速度可能會隨著技術的發展而提升。

IEEE 802.3bz-2016的發布旨在為雙絞線以太網連接提供增強的標準，速度為2.5和5 Gbps。獲得了當前1 Gb和10 Gb以太網標準之間的中間速度。產生的標準稱為2.5GBase-T和5GBase-T，或2.5和5 GigE Vision?？赏ㄟ^標準的at5eC電纜以高達5 Gbps的速度傳輸，提供更大的靈活性。使用普通的銅雙絞線，該技術可以將數據傳輸容量提高到100米，而銅雙絞線往往是傳統系統中的標準配置。

2.5G超過100米Cat5e(D類)非屏蔽雙絞線銅纜

5Gb/s超過100米Cat5e(D類)非屏蔽雙絞線銅纜

5Gb/s超過100米Cat6(E類)非屏蔽雙絞線銅電纜

10GigE(萬兆以太網)，一種以太網的傳輸標準，在2002年通過，成為 IEEE Std 802.3ae-2002。它規范了以 10 Gbit/s 的速率來傳輸?shù)囊蕴W(wǎng)，因?yàn)樗俾适?/span>1GigE以太網的十倍，因此得名。

10GBase-T連接中使用的標準銅纜（Cat6，Cat6a和Cat7）支持的最大長度為100 m，這取決于所用電纜的類型。但是，Cat6電纜最多只能使用55 m的長度，Cat6a或Cat7電纜的距離更長；光纖電纜可提供更長距離的傳輸，但需要轉換器來生成光信號和NIC卡中的光接收器，支持以太網供電（PoE）和同一根電纜。

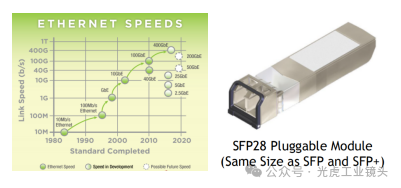

千兆以太網視覺發布于2006年，傳輸距離高達100m。當攝像頭為低分辨率甚至現在使用中分辨率攝像頭（例如12Mpx）和低幀速率要求時，這種方法就可以工作?，F(xiàn)在，為了獲得更高的分辨率并支持更高的幀速率（即更高的帶寬），業界開始采用5、10和25 GigE視覺，這比原始GigE Vision接口快5、10和25倍。直到長度為25GigE的點式光纜接管為止，電纜的長度都會有所妥協。某些PC支持新的速度，但是實際上任何現代PC都可以添加相對便宜的網絡接口卡（NIC），能實現更高的速度。

25GigE SFP28接口提供了三個選項，可以滿足所有應用的電纜長度要求。第一種選擇是使用SFP28多模光纖模塊/收發器和LC-LC多模光纖電纜，電纜長度從1M到70M。第二種選擇使用SFP28單模光纖模塊/收發器和LC-LC單模光纖電纜，電纜長度范圍從1M到10KM。第三種選擇是使用低成本直接連接來連接1至5米之間的電纜。相比于CXP連接器，25 GigE的連接器非常碩大。

【來源：光虎光學內部培訓資料】
